Установка Единого Сервисного Модуля (ЕСМ)

Актуально начиная с релиза 2.8.3.58

Содержание

Введение

Установка ЕСМ — первый шаг настройки ТС ПИоТ. Общий порядок настройки и назначение компонентов описаны в статье «Настройка интеграции с ТС ПИоТ».

Основным поставщиком ТС ПИоТ является разработчик «Единая сервисная платформа», решение называется «Единый сервисный модуль» («ЕСМ»). Подробные инструкции о подключении ЕСМ см. на сайте АО «ЕСП»: База знаний АО «ЕСП».

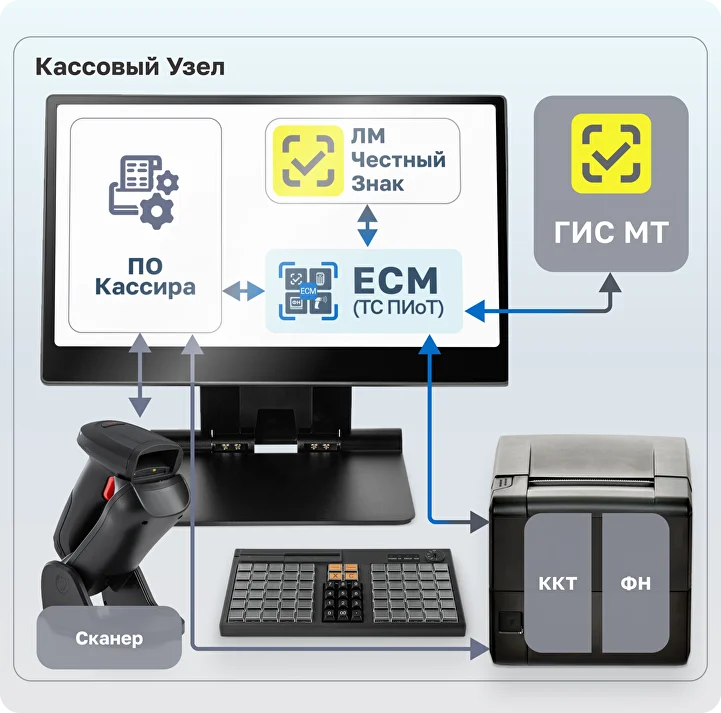

Схема кассового узла с подключенным ЕСМ (источник изображения – сайт ЕСП):

Шаг 1. Регистрация и оплата

Первым делом необходимо зарегистрироваться на площадке АО ЕСП – для этого следует перейти на сайт https://ao-esp.ru, нажать кнопку “Стать клиентом” и пройти регистрацию для своей организации (см. инструкцию).

Для регистрации потребуется номер телефона, на который придет код подтверждения, e-mail, который также потребуется подтвердить, ИНН организации, а также подпись согласия с помощью УКЭП директора.

Далее требуется выбрать и оплатить пакет обслуживания – по счету или СБП. После регистрации доступен тестовый период на 7 дней, который позволяет сразу скачивать и настраивать ПО.

Шаг 2. Скачивание дистрибутива ЕСМ

Для скачивания дистрибутива требуется авторизоваться в Личном кабинете ЕСП, перейти в раздел «Скачать ПО», выбрать «Фискальный регистратор» — например, «Атол», «Кассовое ПО» — «Решение на базе 1С», ОС — «Windows» и нажать кнопку «Скачать».

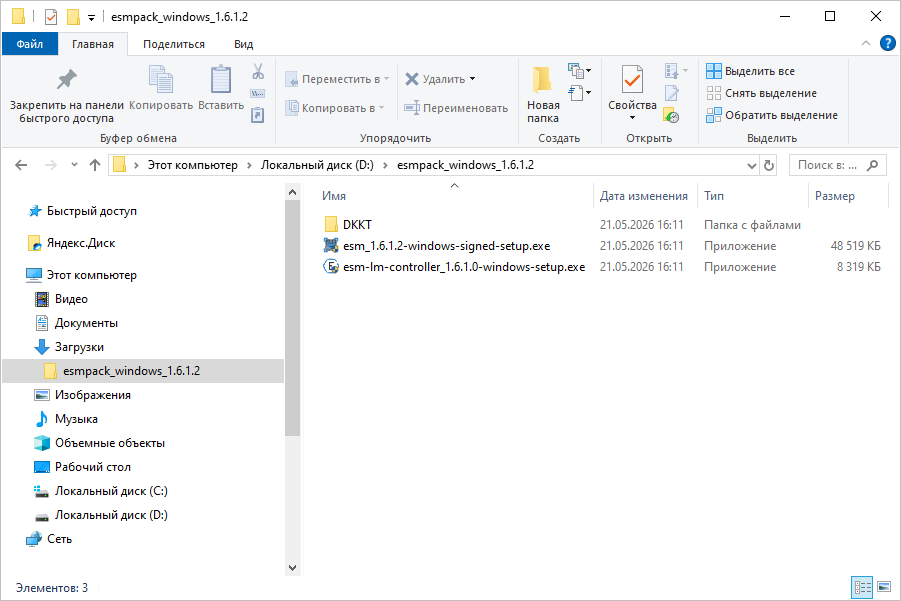

Для установки ЕСМ следует сохранить на ПК и разархивировать скачанный файл:

В дистрибутиве находятся установочные файлы ЕСМ, а также драйверы для выбранной марки ККТ.

Шаг 3. Установка и обновление драйвера ККТ

Необходимо установить специальный драйвер для кассы с поддержкой ТС ПИоТ на компьютер, к которому подключена касса. Если касса сетевая, то драйвер необходимо установить на любой из компьютеров в локальной сети.

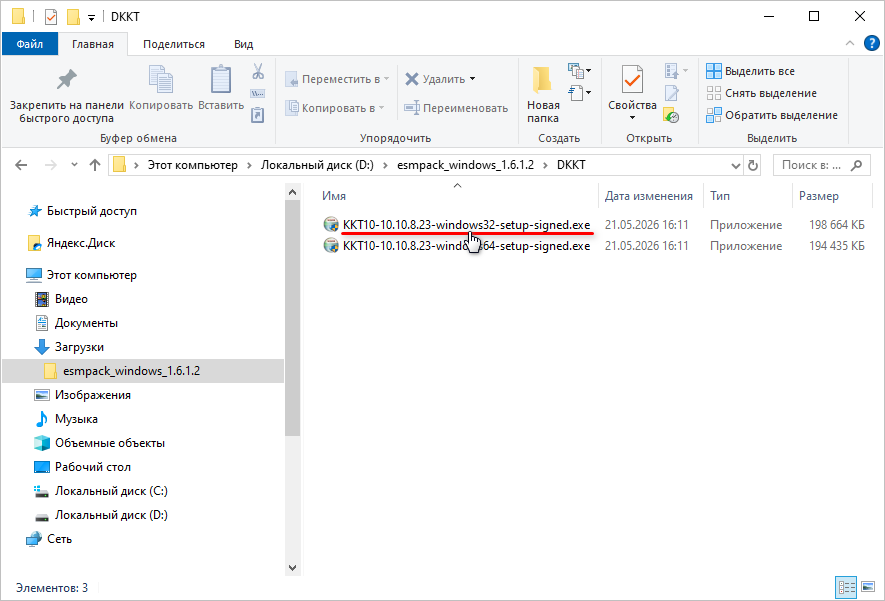

Установщик драйвера находится в том же дистрибутиве, скачанном с сайта ЕСП. Для установки (или обновления) драйвера ККТ необходимо открыть папку «DKKT», выбрать драйвер для x86 (32 бита) и запустить инсталлятор:

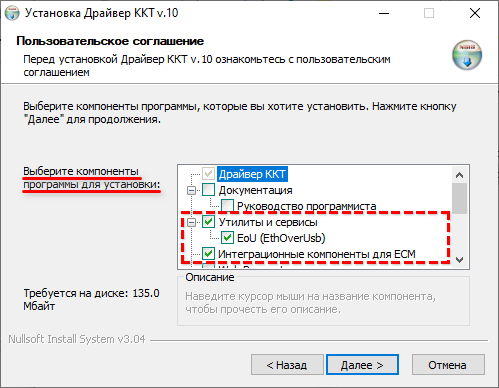

На шаге выбора компонентов программы должны быть обязательно отмечены компоненты «Утилиты и сервисы» и «Интеграционные компоненты для ЕСМ»:

После завершения установки драйвера нажать кнопку «Готово».

Шаг 4. Установка ЕСМ

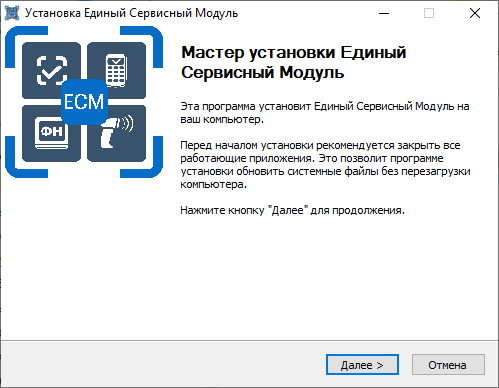

Для установки ЕСМ следует запустить инсталлятор — файл вида esm_<версия>-windows-signed-setup.exe. В открывшемся окне «Мастера установки» нужно следовать его указаниям:

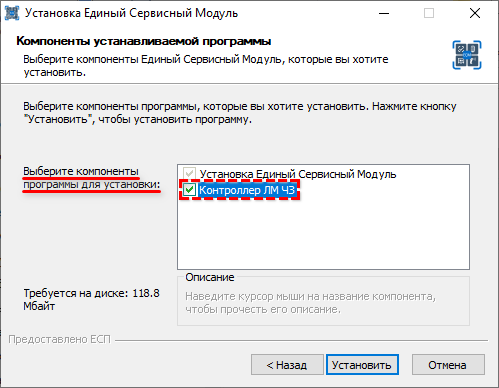

На этапе выбора компонентов программы для установки следует отметить «Контроллер ЛМ ЧЗ» – это нужно для настройки связи между модулями ЕСМ и ЛМ ЧЗ для поддержки офлайн-режима проверки кодов маркировки:

Примечание: В случае если ЕСМ уже установлен, но не установлен контроллер ЛМ ЧЗ, и в любых других случаях, когда Контроллер ЛМ ЧЗ необходимо установить отдельно, необходимо запустить файл вида esm-lm-controller_<версия>-windows-setup.exe из скачанного ранее дистрибутива.

Далее следует продолжить выполнять инструкции «Мастера установки». По завершении установки нажать кнопку «Готово» — если была установлена галочка «Запустить Единый Сервисный Модуль», то ЕСМ сразу запустится.

Шаг 5. Проверка подключения

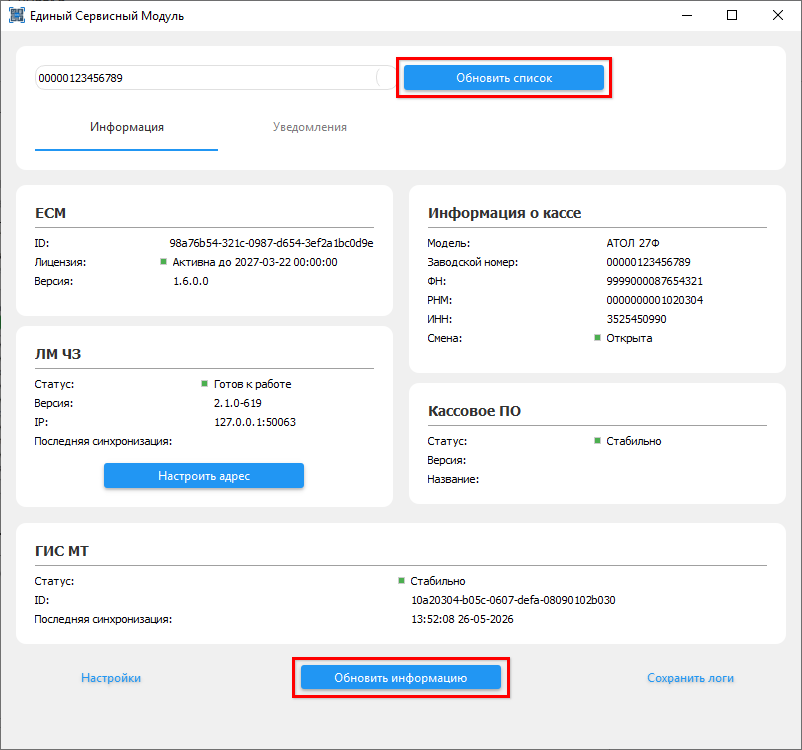

Для того чтобы проверить список подключаемых ККМ, необходимо нажать кнопку «Обновить список» или «Обновить информацию»:

При появлении каких-либо проблем или ошибок подключения к модулю система отобразит эту информацию в интерфейсе на вкладке «Уведомления». Также есть возможность выгрузить логи, нажав на кнопку «Сохранить логи».

После установки ЕСМ следует перейти к установке Локального модуля Честного знака, а затем — к настройке взаимодействия драйвера ККТ с ЕСМ.
